2006/11/9 10:38:00
GB/T 14582-93《環境空氣中氡的標準測量方法》
Standard methods for radon measurement
in environmental air GB／T 14582—93
6.1 方法提要
此法屬主動式采樣，能測量出采樣瞬間空氣中氡及其子體濃度，探測下限：氡2.2Bq/m3，子體5.7×10－7J/m3。
氣球法采樣系統示于圖4，其工作原理同雙濾膜法，只不過氣球代替了衰變筒。把氣球法測氡和馬爾柯夫法測潛能聯合起來，一次操作用26min，即可得到氡及其子體α潛能濃度。其時間程序示于圖5。
6.2 儀器和設備
氣球法所需儀器或設備有：
a.采樣頭，能夾持Ø50mm的濾膜；
b.流量計，量程為80L／min的葉輪流量計；
c.抽氣泵；
d.氣球，20－50號乳膠球；
e.α測量儀，探測器直徑在5cm以上，對RaA和RaC／的α粒子有相近的計數效率；
f.α參考源， 241Am或Pu源；
g.濾膜；
h.秒表；
i. 鑷子。

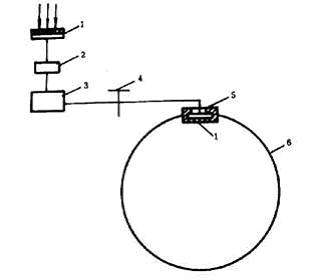

圖4 氣球法采樣系統示意圖
1－采樣頭；2－流量計；3－抽氣泵；4－調節閥；5－套環；6－氣球

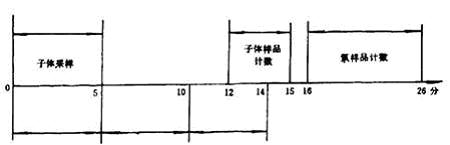

圖5 氣球法測量的時間程序
6.3 測量前的檢查
每次測量前，要對采樣設備、計數儀器進行嚴格的檢查，檢查內容見5.3條。
6.4 布點
6.4.1 室內測量
a. 在室內采樣測量，其布點原則與采樣條件要滿足附錄A（補充件）A2的要求。
b. 進氣口距地面1.5m左右。
6.4.2 室外測量
在室外采樣測量，其布點原則與采樣條件同5.4.2條。
6.5 記錄
采樣期間應記錄的內容見附錄A（補充件）A3。
6.6 操作程序
a．裝好入、出口濾膜，把采樣設備連接起來；
b．在0～5min內以流速40L／min向氣球充氣；
c．取下入口采樣頭，置于計數器上，氣球出口接到抽氣泵入口；
d．在10～14min內以流速50L／min排氣；
e．在12～15min骨測量入口濾膜上的α放射性；
f．在16～26min內測量出口濾膜上的α放射性；
g．用式（9）計算α潛能濃度：
式中：CP——氡濃度，Bq/m3；
Km——馬爾柯夫法總系數，J／m3·計數；
NE——入口濾膜的總α計數，計數；
R——本底計數率，計數／min。
h.用式(10)計算氡濃度：
式中：CRn——氡濃度，Bq/m3；
Kb——氣球刻度常數Bq/m3·計數；
NR——出口濾膜的總α計數，計數；
R——同式（9）。
6．7 Km的確定
用庫斯尼茨法標馬爾柯夫法的總系數Km。
6．7．1 標定方法
a．以規定流速采樣5min；
b．在采樣結束后7～10min內測濾膜樣品的α計數（NE）；
c．在采樣結束后40～90min內任意時間間隔對此樣品進行第二次α計數(如測量10min)，其α凈計數為NR。
d．用式(11)計算Km：
式中：υ——采樣流速，L／min；
E——計數效率，％；
η——濾膜過濾效率，％；
β——濾膜對α粒子的自吸收因子，％；
tm——第二次α計數時間，min；
K(T)——與等待時間T(min)有關的系數。
6.7.2.2 E、η、β測定方法見5.7.1、5.7.1、5.7.3條。
6.8 質量保證措施
6.8.1 刻度
每所用標準氡室對測量裝置刻度一次，得到總的刻度系數。
6.8.2 平行測量
用另一種方法與本方法平行采樣測量，用成對數據的t檢驗方法查兩種方法結果的差異。若t值大于臨界值，則應查明原因。平行采樣數不少于全部樣品數的10％。
6.8.3 操作中注意事項：
a．入口濾膜至少要3層，全部濾掉氡子體；
b．氣球頸部應盡量短，使采樣器端面處于球面上；
c．排氣過程中，氣球始終要保持為球形，排氣結束時要及時停泵；
d．采樣頭尺寸要一致，保證濾膜表面與探測器表面之間的距離為2mm左右；
e．嚴格控制操作時間，每一步都不得出現差錯，否則樣品作廢；
f．應在不同濕度下標定出刻度系數。
附錄A 室內標準采樣條件
(補充件)
A1 室內空氣中氡測量的目的
A1.1 普查
調查一個地區或某類建筑物內空氣中氡水平，發現異常值。
A1.2 追蹤
追蹤測量的目的是：
a．確定普查中的異常值；
b．估計居住者可能受到的最大照射；
c．找出室內空氣中氡的主要來源；
d．為治理提供依據。
A1.3 劑量估算
測量結果用于居民個人和集體劑量估算，進行劑量主評價。
A2 標準采樣條件
A2.1 普查的采樣條件
A2.1.1 總的要求是：測量數據穩定，重復性好。
A2.1.2 具體條件：
a．采樣要在密閉條件下進行，外面門窗必須關閉，正常出入時外面門打開的時間不能超過幾分鐘。這種條件正是北方冬季正常的居住條件，因此普查測量最好在冬季進行。
b．采樣期間內外空氣調節系統（吊扇和窗戶上的內扇）要停止運行。
c．在南方或者北方夏季采樣測量，也要保持密閉條件。可在早晨采樣，要求居住者前一天晚上關閉門窗，直到采樣結束再打開。
d．若采樣前12h或期間出現大風，則停止采樣。
A2.1.3 選擇采樣點要求：
a．在近于地基土壤的居住房間（如底層）內采樣。
b．儀器布置在室內通風率最低的地方，如內室。
c．不設在走廊、廚房、浴室、廁所內。
A2.1.4 采樣時間：對于不同的方法、儀器所需要的采樣時間列于表A1。
A2.2 追蹤測量的采樣條件
A2.2.1總的要求：
a．真實、準確。
b．找出氡的主要來源。
A2.2.2 具體條件同A2.1.2條。
表 A1 普查測量的采樣時間
|
儀器 (方法) |
采樣時間 |
|
α徑跡探測器 |
在密閉條件下，放置 3個月 |
|
活性炭盒 |
在密閉條件下，放置 2～7d |
|
氡 子體累積采樣單元 |
在密閉條件下，連續采樣 48h |
|
連續資用水平監測儀 |
在密閉條件下，連續測量 24h |
|
連續氡監測儀 |
在密閉條件下，采樣測量 24h |
|
瞬時法 |
在密閉條件下，上午 8～12時采樣測量，連續2d |
A2.2.3 選擇采樣點的要求：
a. 重測普查中采樣點；
b．為找出氡的主要來源，可在其他地方布點。
A2.2.4 采樣時間：追蹤測量中的采樣時間見A2.1.4條。
A2.3 劑量估算測量的采樣條件
A2.3.1 總的要求：
a.良好的時間代表性。測量結果能代表一年中的平均值，并反映出不同季節氡及其子體濃度的變化。
b.良好的空間代表性。測量結果能代表住房內的實際水平。
A2.3.2 具體條件。采樣條件即為正常的居住條件。
A2.3.3 采樣點的選擇。在室內布置采樣點必須滿足下列要求：
a.在采樣期間內采樣器不被擾動；
b．采樣點不要設在由于加熱、空調、火爐、門、窗等引起的空氣變化較劇烈的地方；
c．采樣點不設在走廊、廚房、浴室、廁所內；
d．采樣點應設在臥室、客廳、書房內；
e．若是樓房，首先在一層布點；
f．被動式采樣器要距房屋外墻1m以上，最好懸掛起來。
A2.3.4 采樣時間。劑量估算測量的采樣時間列于表A2。
表 A2 劑量估算測量的采樣時間
|
儀器 (方法) |
采樣時間 |
|
α徑跡探測器 |
正常居住條件下，放置 12個月 |
|
活性炭盒 |
正常居住條件下，每季測一次，每次放置 2～7h |
|
氡子體累積采樣單元 |
正常居住條件下，每季測 1次，每次采樣48h |
|
連續資用水平監測儀 |
正常居住條件下，每季測 1次，每次測24h |
|
連續氡監測儀 |
正常居住條件下，每季測 1次，每次測24h |
|
瞬時法 |
正常居住條件下，每季測 1次，每次測2d |
A3 采樣記錄內容
在采樣期間必須做好記錄，其內容如下：
a．村莊（街道）、房號、戶主姓名；
b．采樣器的類型、編號；
c．采樣器在室內的位置；
d．采樣開始和終止日期、時間；
e．是否符合標準采樣條件；
f．采樣器是否完好，計算結果時要何修正；
g．采樣溫度、濕度、氣壓等氣象參數；
h．采樣者姓名；
i．其他有用資料，如房屋類型、建筑材料、采暖方式、居住者的吸煙習慣，室內電扇、空調器等運轉情況。
附錄B 劑量估算公式
（參考件）
B1 居民吸入氡子體所產生的年有效劑量當量用式（B1）計算：
式中：HE(α)——年有效劑量當量，SV；
8760——全年的小時數，h；
k——居留因子，腳標in、ou分別表示室內外；
f——劑量轉換因子，腳標in、ou分別表示室內外；
cp——氡子體α潛能濃度，J·h/m3，腳標in、ou分別表示室內外。
B2 居留因子k，由實際調查結果確定，也可采用國內外的推薦值。
B3 居民吸入氡子體的劑量轉換因子列于表B1。子體濃度是以J/m3和平衡等效氡 濃度兩種形式給出的。
表 B1 居民吸入氡子體的劑量轉換因子
|
核素 |
單位 |
成人 |
兒童 (0 ～ 10 歲 ) | ||
|
室內 |
室外 |
室內 |
室外 | ||
|
氡子體 |
S V /(J · h/m 3 ) |
1.8 |
2.5 |
2.7 |
3.8 |
|
S V (Bq · h/m 3 ) |
1.0 × 10 -8 |
1.4 × 10 -8 |
1.5 × 10 -8 |
2.1 × 10 -8 | |
附錄 C
適用于環境空氣中氡及其子體的測量方法
（參考件）
C1 氡的測量方法
適用于環境空氣中氡的測量方法摘要列于表 C1
表 C1 環境空氣中氡的測量方法
|
方法 |
采樣方式 |
采樣動力 |
探測器 |
探測下限 |
說明 |
|
α徑跡蝕刻法 |
累積 |
被動式 |
聚碳酸脂膜 CR-39 |
2.1×10 3 Bq·h/m 3 |
|
|
活性炭盒法 |
累積 |
被動式 |
Nal(Tl)或半導體 |
6Bq/m 3 |
|
|
雙濾膜法 |
瞬時 |
主動式 |
金硅面 |
3.3 Bq/m 3 |
|
|
氣球法 |
瞬時 |
主動式 |
金硅面 |
2.2 Bq/m 3 |
200L氣球 |
|
連續氡監測儀 |
連續 |
主動式 |
金硅面 |
10 Bq/m 3 |
|
|
閃爍室法 |
瞬時或連續 |
主動式 |
閃爍室 |
40 Bq/m 3 |
0.5L閃爍室 |
|
活性炭濃集法 |
瞬時 |
主動式 |
閃爍室或電離室 |
3 Bq/m 3 |
C2 子體測量方法
適用于環境空氣中氡子體測量方法摘要列于表 C2
表 C2 環境空氣中氡子體 8 則量方法
|
方法 |
采樣方式 |
采樣動力 |
探測器 |
探測下限 |
說明 |
|
被動式α徑跡蝕刻法 |
累積 |
被動式 |
聚碳酸脂膜 CR-39 |
6×10 -5 J·h/m 3 |
|
|
主動式α徑跡蝕刻法 |
累積 |
主動式 |
聚碳酸脂膜 CR-39 |
2.1×10 -5 J·h/m 3 |
用泵或加靜電場 |
|
氡子體累積采樣單元 |
累積 |
主動式 |
TLD |
1×10 -8 J/m 3 |
|
|
庫斯尼茨法 |
瞬時 |
主動式 |
金硅面 |
1×10 -8 J/m 3 |
|
|
馬爾柯夫法 |
瞬時 |
主動式 |
金硅面 |
5.7×10 -8 J/m 3 |
|
|
三段法 |
瞬時 |
主動式 |
金硅面 |
2.0×10 -8 J/m 3 |
附加說明：
本標準由國家環境保護局提出。
本標準由中國輻射防護研究院負責起草。
本標準主要起草人張智慧。
本標準由國家環境保護局負責解釋。
